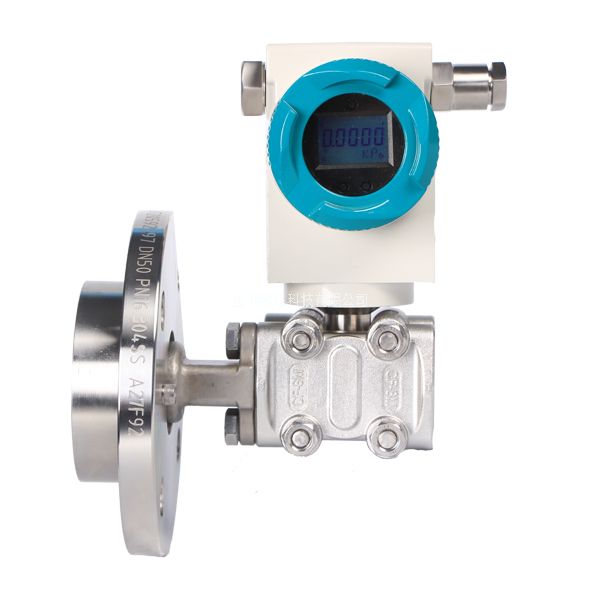

單法蘭變送器的膜盒是用于防止含有固體和沉淀性液體及高溫介質直接進入變送器的壓力傳感器組件中。造成變送器的測量不準確或直接造成傳感器的損壞。它與變送器之間采用硅油等填充液傳遞壓力。
單法蘭變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4~20mADC  HART電流信號輸出。可與HART手操器相互通訊，進行設定、監控等。

適用場合
◆被測介質對變送器接頭和隔離膜片有腐蝕作用時
◆需將高溫被測介質與變送器隔離時
◆被測介質中有固體懸浮物或介質粘度高，易堵塞時
◆被測介質用引壓管引出易結晶或固化時
◆更換被測介質需沖洗以防交混時
◆須保持衛生條件，防止污染時


◆測量參數 ：差壓和液位
◆測量范圍：下限值：-100%URL(連續可調)；
上限值：+100%URL(連續可調)


表1、量程代碼與量程范圍關系對照表

量程代碼	最小量程	最大量程	額定壓力（最大值）
B	1kPa	6kPa	液位法蘭的額定壓力
C	4kPa	40kPa
D	25kPa	250kPa
E	200kPa	2MPa

表、2液位法蘭與最小量程關系對照表

液位法蘭	標稱直徑	最小量程
平法蘭	DN 50/2〃	10kPa
	DN 80/3〃	1kPa
	DN 4〃	1kPa
插入式	DN 50/2〃	16kPa
	DN 80/2〃	1kPa
	DN 4〃	1kPa

注：差壓液位變送器的最小量程應為表1和表2中最小量程的較大值；調節的量程不得小于最小量程。
    為了使液位變送器性能最優，應選擇量程比<10:1。
    差壓液位變送器的最大量程應為變送器本體最大量程與液位法蘭額定壓力兩者的較小值。


輸出信號
◆輸出信號：二線制，4-20mA+HART輸出，數字通訊，可選擇線性或平方根輸出
◆信號極限：Imin=3.9mA，Imax=20.5mA
◆報警電流：
低報模式（最小）:3.6mA；
高報模式（最大）:21mA；
不報模式（保持d ）:保持故障前的有效電流值；
報警電流標準設置：高報模式
◆響應時間：放大器部件阻尼常數為0.1s；傳感器時間常數為0.1-1.6s，取決于量程及量程比。附加的可調時間常數為：0.1-60s。對非線性輸出(如平方根)的影響取決于該功能，并可據此計算.
單晶硅遠傳差壓變送器(雙法蘭液位變送器)安裝條件
1、單晶硅雙法蘭差壓變送器(雙法蘭液位變送器)本體可直接固定于任何位置。最佳狀態是使用過程法蘭軸處于垂直狀態，位置偏差將產生可校正的零位偏移。電子表殼內最大可旋轉360度，定位螺釘可將其固定在任何位置。

單晶硅遠傳差壓變送器(雙法蘭液位變送器)環境條件
◆環境溫度：最低：取決于填充液；最高：85℃；
帶液晶顯示、氟橡膠密封圈時-20～+65℃
◆儲存溫度/運輸溫度：最低：取決于填充液；最高：85℃
◆相對濕度 ：0-100%
◆抗沖擊：加速度：50g；持續時間：11ms
◆抗震動：2g～500Hz
◆介質溫度極限：-30～+180℃

本體壓力極限
從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。
防爆性能：
隔爆許可：ExdⅡCT6；本安許可：ExiaⅡCT4；允許使用溫度為-40～+65℃
 電源及負載條件
◆電源及負載條件：電源電壓為DC24V，R≤(Us-12)/Imax kΩ,其中Imax=23mA、最大電源電壓：42VDC、最小電源電壓：12VDC,15VDC(背光液晶顯示)，
工作狀態負載：0~1335Ω
數字通訊負載范圍：250-600Ω
材質
①測量膜盒：不銹鋼316L
②膜片：不銹鋼316L、哈氏合金C、鉭膜片、FEP、PFA、PTFE覆膜
③過程法蘭：不銹鋼304
④填充液：硅油、高溫硅油、超高溫硅油、植物油
⑤密封圈：丁晴橡膠（NBR）、氟橡膠（FKM）、聚四氟乙烯（PTFE）
⑤外殼：鋁合金材質、外表噴涂環氧樹脂；
⑥外殼密封圈：丁晴橡膠（NBR）
⑦銘牌：不銹鋼304


電氣連接：M20×1.5或NPT1/2內螺紋
過程連接：變送器低壓側有NPT1/4內螺紋；變送器高壓側為法蘭安裝
外殼防護等級：IP67



代碼

類型

OW-MPS136

智能高晶硅隔膜密封式單法蘭差壓變送器

結構形式

L

差壓式單法蘭變送器（無毛細管）

H

差壓式單法蘭變送器（帶毛細管）

T

壓力式單法蘭變送器（無毛細管）

J

壓力式單法蘭變送器（帶毛細管）

代碼

輸出信號

H

4 ～ 20mA

S

4 ～ 20mA+Hart

代碼

測量量程

4

量程：0-10~40kPa

5

量程：0-40~200kPa

6

量程：0-200~700kPa

7

量程：0-700~2000kPa

8

量程：0-2000~10000kPa

代碼

法蘭尺寸

1

1-DN25

2

2-inch  DN50

3

3-inch  DN80

4

4-inch  DN100

5

特殊尺寸定制

代碼

接液材質(膜片)

S

SUS316(注1)

H

哈氏合金C-276

T

鉭

F

PTFE

Q

其它

代碼

隔膜凸出長度

2

50mm

4

100mm

6

150mm（特殊尺寸約定）

代碼

注入液

A

一般型（硅油）-10~250

B

一般型（硅油）-30~180

C

高溫型（硅油）10~300

D

低溫型（硅油）-50~100

E

禁油型（氟油）-20~120

代碼

毛細管長度（m）

□

規定的毛細管長度從1~10m

代碼

低壓側連接

0

無管道連接

1

1/4NPT  內螺紋連接

2

1/2NPT  內螺紋連接

3

M20*1.5外螺紋連接

4

特殊約定

代碼

接線口

1

M20*1.5內螺紋

2

G1/2NPT內螺紋

3

1/2NPT內螺紋

代碼

防爆

d

防爆dIIBT4

i

本安iaIICT6

0

普通型(無防爆)

代碼

附加選型

M1

LCD

M2

OLED（耐低溫-40℃ )

Y

用戶約定

OW-MPS136L

S

4

1

S

2

A

1

0

1

0

M1

選型舉例



 法蘭尺寸（mm）

標稱直徑	額定壓力	ΦD	ΦK	Φd1 插入式	Φd2 平法蘭	Φd3	t	b	要求螺栓
									數量	螺紋
DN50 (密封DIN2526 E型) （法蘭DIN2501）	PN1.6/4MPa PN6.4MPa PN10MPa	165 180 195	125 135 145	48.3 48.3 48.3	57 57 57	102 102 102	3+0.5 3+0.5 3+0.5	20 26 28	4 4 4	M16 M20 M20
DN80 (密封DIN2526 E型) （法蘭DIN2501）	PN1.6/4MPa PN6.4MPa PN10MPa）	200 215 230	160 170 180	76 76 76	75 75 75	138 138 138	3+0.5 3+0.5 3+0.5	24 28 32	8 8 8	M16 M20 M24
DN 2〃 （ANSI B16.5 RF型）	150psi 300psi 600psi	152.4 165.1 165.1	120.6 127.0 127.0	48.3 48.3 48.3	57 57 57	92.1 92.1 92.1	3+0.5 3+0.5 6.35	17.4 20.6 31.75	4 8 8	M18 M18 M18
DN 3〃 （ANSI B16.5 RF型）	150psi 300psi 600psi	190.5 209.5 209.5	152.4 168.3 168.3	76 76 76	75 75 75	127 127 127	3+0.5 3+0.5 6.35	22.2 27.0 38.05	4 8 8	M16 M20 M20
DN 4〃 （ANSI B16.5 RF型）	150psi 300psi	229 255	191 200	89 89	89 89	157 157	3+0.5 3+0.5	30 32	8 8	M18 M18
